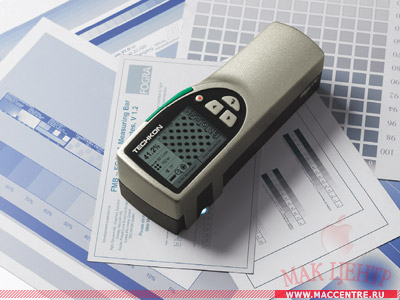

Techkon SpectroPlate

Цифровой микроскоп Techkon SpectroPlate был впервые представлен на выставке Ipex 2006. Новый прибор предназначен для измерения парамет­ров офсетных аналоговых и CtP-плас­тин, а также фотоформ и печатных оттисков. Основные измеряемые им величины:

• относительная площадь растровых точек (0-100%);

• линиатура растра;

• угол наклона растровой структуры.

Визуальный контроль результатов измерения может выполняться как на встроенном монохромном высококон­трастном LCD-дисплее размером 240Ѕ160 пикселов (16 градаций серо­го), так и на экране компьютера, с которым SpectroPlate связан по ин­терфейсу USB. Прибор может приме­няться для контроля параметров растровых структур всех видов, вклю­чая регулярные (линиатура 75-380lpi), стохастические (размер точек от 10 до 70 мкм) и гибридные.

SpectroPlate комплектуется бе­лым светодиодом, который позволя­ет с высокой точностью выполнять контроль всех марок пластин неза­висимо от цвета регистрирующего слоя. Изображение участка формы площадью 1Ѕ1 мм захватывается цветной CMOS-матрицей размером 1024x1024 пикселов, которая способ­на распознавать до 16 млн. цветов. Для повышения точности анализа изображения механизмы компрессии не применяются. Вычисления осу­ществляются встроенным микропро­цессором. Время измерения не пре­вышает 1 с. Повторяемость измере­ний ±0,5%.

Прибор поставляется в двух верси­ях: Start и Expert. Версия Expert предлагает следующие дополнитель­ные возможности:

• построение градационных характе­ристических кривых;

• построение кривых приращения растровых точек;

• анализ геометрии точек;

• сохранение ста измерений.

Апгрейд версии Start до версии Expert может быть осуществлен в любой момент по желанию пользова­теля.

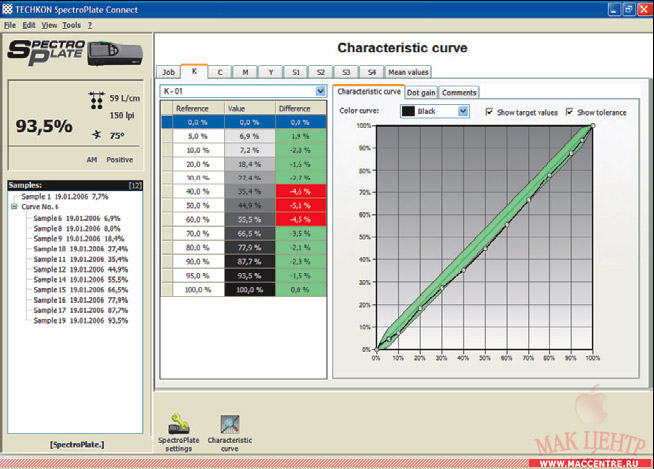

SpectroPlate поставляется отка­либрованным по шкале FOGRA (FMB). Для пользовательской калиб­ровки в комплекте с прибором постав­ляется керамический стандарт белого. Кроме того, в комплект прибора вхо­дят блок питания с зарядной консолью, USB-кабель и программное обеспечение SpectroPlate Connect (Windows 2000/XP), предназначен­ное для обработки результатов изме­рения на компьютере.

Питание прибора осуществляется от аккумуляторной батареи, рассчи­танной на 10 тыс. измерений. Вес SpectroPlate - 530 г.

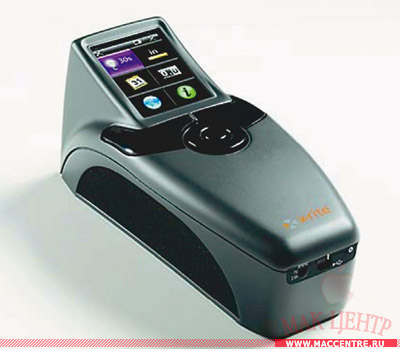

X-Rite PlateScope

Еще одной новинкой выставки Ipex 2006 стал цифровой микроскоп PlateScope компании X-Rite. В линей­ке решений X-Rite этот прибор заме­нил инструменты DOT-серии.

PlateScope предназначен для изме­рения параметров растровых элемен­тов офсетных форм, произведенных аналоговым или цифровым (CtP) способом, причем поддерживаются все новейшие формные материалы, включая не нуждающиеся в химичес­кой обработке пластины от Agfa, Fujifilm и Kodak. Возможно измере­ние параметров печатных оттисков.

Прибор поддерживает все совре­менные технологии растрирования, включая регулярные (линиатура 75-380 lpi), стохастические (размер точек от 10 до 70 мкм) и гибридные растры. Относительная площадь растровых точек измеряется в диапазоне от 2 до 98%.

Для обеспечения высокого конт­раста между печатными и пробельны­ми элементами форм с различным цветом регистрирующего слоя прибор оснащен патентованным источником света (LED) широкого спектра. Но­вейшая патентованная видеосистема VTS (Video Targeting System) с авто­матической настройкой контраста позволяет пользователям без труда выбрать оптимальный для измерения участок формы или оттиска. Точность измерений PlateScope в светах и тенях повышена по сравнению с приборами предыдущей серии.

Результаты измерений и изобра­жение контролируемого участка вы­водятся на цветной LCD-дисплей прибора размером 240Ѕ160 пикселов или на экран компьютера, с которым PlateScope связан по интерфейсу USB. Обработка результатов изме­рения на компьютере выполняется с помощью программного пакета QC Plate. Этот пакет позволяет автома­тически генерировать характерис­тические кривые, которые могут использоваться для линеаризации CtP-устройств или профилирования печатного процесса.

Прибор поставляется калиброван­ным по контрольной шкале X-Rite.

Особое внимание при разработке PlateScope конструкторы уделили эргономике прибора. Как утверждают пользователи, благодаря удобному интерфейсу, его гораздо проще изу­чить, чем Palm Pilot. Питание прибора осуществляется от Ni-MH-аккумуля­тора. Вес прибора - 840 г.

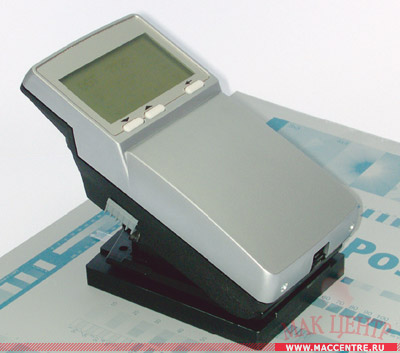

GretagMacbeth ICPlate II

GretagMacbeth ICPlate II - самая «старая» модель цифрового микроско­па из вошедших в этот обзор - этот прибор был выпущен еще в 2003году.

ICPlate II позволяет контролиро­вать качество офсетных форм с метал­лической, полиэфирной или бумаж­ной основой, позитивных и негатив­ных фотоформ, а также печатных оттисков. Могут измеряться регуляр­ные (линиатура 65-380 lpi) и стохас­тические (размер точек от 10 до 50мкм) растровые структуры. Основ­ные контролируемые величины:

• относительная площадь растровых точек;

• линиатура растра;

• угол наклона растровой структу­ры;

• размер (диаметр) растровых то­чек.

Контролируемый объект освеща­ется красным, зеленым или синим светом, что позволяет получать точ­ную оценку при контроле форм с ре­гистрирующим слоем разных цветов. Изображение участка формы разме­ром 1,3Ѕ1,0 мм захватывается матри­цей, содержащей 316 тыс. пикселов (648Ѕ488). Повторяемость измерений составляет ±0,5%. Время измере­ния - 3,4 с.

Результаты измерения выводятся на дисплей прибора размером 160Ѕ80 пикселов или передаются по последовательному интерфейсу в

Прибор поставляется в версиях Advanced и Basic. Версия Basic выпол­няет измерения только в красном свете и позволяет определять только относительную площадь точек АМ-растра. По желанию пользователя может выполняться апгрейд ICPlate II Basic до версии Advanced.

В комплекте с прибором поставляется программное обеспечение TabWizard II, которое позволяет импортиро­вать измеренные данные и изображения растровых точек в приложения Windows.

Прибор комплектуется калибровочным эталоном iCPlate Target II, который дает возможность производить тестирование и калибровку устройства. Прилагаемое к эталону программное обеспечение позволяет хранить данные о калибровке прибора и распечатывать протоколы.

Опционально в комплекте с ICPlate II может постав­ляться пакет Plate Quality Software, который дает возмож­ность документировать измеренные показатели.

Прибор работает от двух батареек AA, его вес - 400 г.

MacCentre PlateViewer

Российская компания «МакЦентр» поставляет цифровой микроскоп PlateViewer, подробное описание которого приведено в статье «Прибор для контроля растровых элементов PlateViewer» (см. КомпьюАрт № 4’2006).

При тестировании сотрудниками редакции этого прибора к качеству аппаратного обеспечения вопросов не возникло, а вот входящее в комплект программное обеспечение PlateAnalyzer, очевидно, нуждается в доработке. И вот в июне компания «МакЦентр» объявила о выходе новой версии PlateAnalyzer. В этом пакете произведены следую­щие усовершенствования:

• добавлена возможность калибровки прибора по эталон­ному образцу и по шкале FOGRA;

• реализована возможность измерения линиатуры и угла растра;

• обеспечена возможность импорта изображений для анализа;

• упрощена работа с файлами калибровки;

• усовершенствован и полностью русифицирован интер­фейс.

По заявлению разработчиков, в результате доработки алгоритмов, используемых в PlateAnalyzer, появилась возможность синхронизировать показания прибора PlateViewer с показаниями других приборов.
