Techkon SpectroPlate

Первым мы рассмотрим устройство SpectroPlate от немецкой компании Techkon. Внешне оно напоминает уже знакомый нам спектроденситометр SpectroDens от Techkon, о котором мы писали пару лет назад. Тот же аккуратный корпус, эргономичный дизайн и расположение кнопок, большой ЖК-дисплей с разрешением 240х160 dpi, отображающий 16 оттенков серого. В новом приборе усовершенствована конструкция измерительного элемента: он не выступает из корпуса прибора (что более удобно, когда прибор требуется расположить вдоль определенной линии для измерения угла растра). Однако главное отличие приборов в том, что SpectroDens выполняет измерения площади растровых элементов офсетной пластины по формуле Юла-Нильсена, а SpectroPlate является полноценным цифровым видеомикроскопом.

Внутри SpectroPlate находится цифровая видеокамера с матрицей размером 1024х1024 пиксела (RGB, 24 бит). В каждый момент снимается участок пластины площадью 1х1 мм и анализируется по встроенным алгоритмам в соответствии с выбранным типом измеряемого материала. Прибор способен измерять офсетные формы (традиционные или от CtP-устройств), фотоформы (пленки) на отражение и на просвет и офсетные оттиски (результат, конечно, будет отличаться от полученного с помощью денситометра по формулам Мюррея-Дэвиса). Перед началом измерений пользователь должен задать тип материала или марку пластины, выбрав их из предлагаемого в меню списка. Если использующиеся на предприятии пластины в списке отсутствуют, необходимо обратиться в компанию Techkon за его обновлением. Измерение одного участка занимает менее 1 с, после чего прибор сразу готов к работе и не нуждается в калибровке, так как базовая калибровка проведена на фабрике.

При желании/необходимости калибровку можно повторить. Для этого понадобится стандартная калибровочная пластина-мишень FMB (Fogra Measuring Bar for CtP offset Plates), которая покупается отдельно или поставляется как дополнительный аксессуар Techkon. Прибор способен точно определять площадь печатных элементов любого типа растра (с амплитудной модуляцией 75-380 lpi, частотной модуляцией с точкой 10-70 мкм и даже гибридного растра). Тип растра также необходимо выбрать в меню перед началом измерений, так как используются разные алгоритмы и калибровочные данные. Для амплитудного растра SpectroPlate дополнительно может показывать линиатуру и угол растра. Чтобы измерения углов были адекватными, необходимо выровнять сторону прибора, на которой расположен датчик, параллельно клапану пластины.

SpectroPlate поставляется в двух версиях: базовая версия - SpectroPlate Start и «расширенная» - SpectroPlate Expert. Базовую версию можно в дальнейшем превратить в расширенную «перепрошивкой» (загрузкой нового программного кода, полученного от Techkon). По сравнению с базовой версией SpectroPlate Expert предоставляет следующие дополнительные возможности:

* Построение градационной кривой. В этом режиме прибор способен производить и анализировать целую серию измерений,а затем

строить на экране либо график градационной кривой, либо график отклонений от эталонных значений предварительно заданной таблицы. Для просмотра полученного результата в виде графиков, а также для редактирования таблицы измерений, на наш взгляд, лучше использовать компьютер, подключив прибор по интерфейсу USB (об этом ниже). Отметим, что режим измерения градационной кривой позволяет более удобно организовать серию измерений в памяти Expert-версии устройства.

* Внутренняя память сохраняет до 100 ранее сделанных измерений. Если базовую версию прибора можно использовать только в режиме «штучных» измерений, то расширенная способна сохранять произведенные измерения в своей памяти. Вместе с упомянутой выше функцией построения градационной кривой эта возможность существенно упрощает процесс линеаризации CtP-устройства и контроля качества пластин.

Перед началом работы необходимо выбрать марку пластин или тип измеряемого материала из списка.

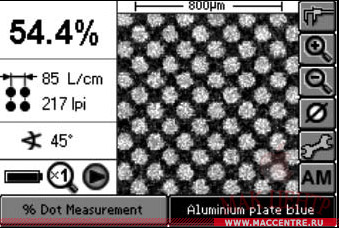

При измерении пластин с амплитудным растром прибор показывает линиатуру и угол поворота растра

Построение градационной кривой на экране прибора

Геометрический анализ: вычисленный размер растровой точки на экране прибора

* Геометрический анализ: SpectroPlate Expert можно использовать в качестве цифрового микроскопа для измерения размеров и контроля формы элементов амплитудного растра. После активации режима геометрического анализа на экране прибора будут показаны физические размеры точек растра на форме. Прибор также можно переключить в режим «линейки» и, передвигая маркеры на экране, определять точный размер произвольной области офсетной формы. В последнем случае очень кстати придется другая возможность прибора - изменять увеличение отображаемой области на экране в 2 или 4 раза.

* Усреднение измерений. Эта функция будет полезна в случае, если цвет пробельных или печатных элементов на пластине неоднороден. При ее активации прибор будет производить указанное число измерений (до девяти), прежде чем выдать усредненный результат.

Измерения пластин с помощью SpectroPlate можно производить автономно или подключив его к компьютеру при помощи USB-кабеля. После проведенных экспериментов нам кажется, что второй режим будет более предпочтительным для новичков. Программа SpectroPlate Connect может быть использована не только для анализа результатов, но и для полноценного управления устройством: специальный экран программы имитирует внешний вид передней панели прибора со всеми кнопками, их можно нажимать мышью - с тем же результатом, как и на самом устройстве.

Программа SpectroPlate Connect позволяет менять установки прибора, пользоваться им как цифровым микроскопом (например, если нужно получить увеличенное изображение участка пластины для анализа в другой программе или отправить по e-mail в сервисный центр), а также строить графики градационных кривых. Повторимся: при использовании базовой версии для построения графиков и сравнения результатов двух и более измерений прибор должен быть подключен к компьютеру, с расширенной версией можно сначала сделать все нужные измерения и потом, подключив устройство к компьютеру, передать все данные в программу SpectroPlate Connect. Программа существует только в версии под ОС Windows, что не должно быть проблемой: мощный компьютер для ее работы не требуется.

Возможности построения графиков и задания эталонных значений для табличных измерений удобно использовать, когда SpectroPlate Expert подключен к компьютеру. Интерфейс напоминает обычный табличный редактор типа MS Excel, в котором строки и столбцы выделяются мышью и изменения вносятся с помощью числовых клавиш клавиатуры , что гораздо проще, чем нажимать кнопки-стрелки на самом приборе. Эталонными значениями таблицы могут являться либо измеренные значения нелинеаризованного CtP-устройства (если прибор используется только для контроля качества пластин), либо значения линеаризационной шкалы. Значения могут быть как целыми, так и дробными. В программе можно создать до восьми градационных кривых (названных по имени триадных каналов плюс четыре канала для дополнительных красок). Измеренные величины можно задавать индивидуально, делая штучные измерения во время работы с программой, либо, используя SpectroPlate Expert, одновременно задать все значения заранее измеренной таблицы из памяти прибора. Для этого достаточно просто перетащить методом «drag'n'drop» набор значений из левого столбца экрана в область редактирования таблицы.

После анализа на экране измеренные значения можно экспортировать в различных форматах, например, в виде таблицы для использования с MS Excel или для загрузки непосредственно в линеаризационный модуль растрового процессора CtP. В общем, устройство SpectroPlate на нас произвело благоприятное впечатление: быстрое, удобное, «солидное», четко справляется со своими функциями. Небольшая и доступная для понимания 30-страничная документация описывает все возможности прибора (местами нет-нет да мелькнет в англоязычном тексте немецкий артикль или прибор по привычке назовут «SpectroDens», вместо SpectroPlate).

Программа SpectroPlate Connect имеет понятный интерфейс и требует минимум навыков работы (во время нашего знакомства с ней она «аварийно завершилась» всего пару раз и только при попытке отредактировать таблицу эталонных значений, что не так плохо для программы «под Windows»). Качество измерений нескольких пластин с различным цветом печатных элементов и типами растрирования можно оценить как высокое и стабильное, а именно это и требуется для контроля качества форм.

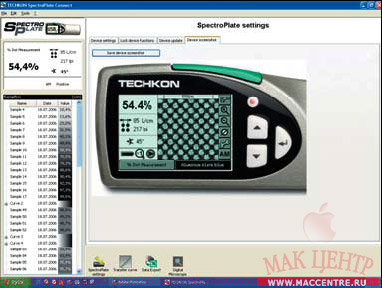

Программа SpectroPlate Connect позволяет управлять управлять прибором при помощи компьютера

Точки градационной кривой удобнее задавать в табличном редакторе SpectroPlate Connect
