PlateViewer

Второе устройство для измерения пластин, которое мы рассмотрим, - это разработка компании «МакЦентр». PlateViewer в каком-то смысле является антиподом прибора от Techkon. Если SpectroPlate - это серьезное устройство, специально разработанное, чтобы быстро и четко выполнять ограниченный набор действий по контролю качества формных пластин, то PlateViewer, на наш взгляд, будет больше интересен и полезен широкому кругу энтузиастов и любителей экспериментов.

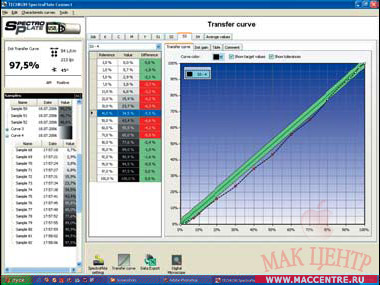

График градиционной кривой в SpectroPlate Connect

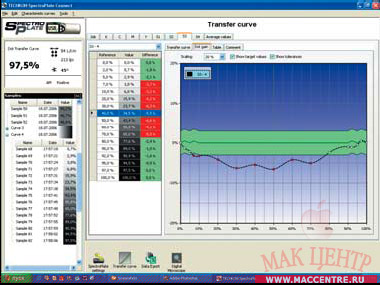

то же самое как приращение растровой точки

При создании устройства было использовано сразу несколько оригинальных решений. В первую очередь заслуживает внимания сам видеомикроскоп, на котором базируется PlateViewer. Это прибор Microscope M2 (также известен как DigiScope, TheScope или ProScope) производства японской компании Scalar Corporation. M2 - цифровой микроскоп «общего назначения». Предназначен в основном для студентов (медиков, химиков, ботаников), косметологов (для исследования пор кожи или волосяных луковиц), патологоанатомов и других любителей поисследовать что-нибудь микроскопическое. Чтобы уменьшить стоимость и расширить круг потенциальных пользователей, в приборе используется фабрично-производящийся видеочип компании Divio Inc., разработанный в первую очередь для недорогих веб-камер. Микроскоп позволяет получать в реальном времени изображение размером 640х480 пиксела (RGB, 24 бит). ProScope является достаточно популярным продуктом и имеет большой набор аксессуаров, начиная со сменных объективов (1-10х, 30x, 50х, 100х, 200х, 400х) и заканчивая несколькими вариантами штативов.

К сожалению, штатных аксессуаров недостаточно для удобной работы с японским прибором для измерения пластин, пленок и оттисков. И здесь на помощь специалистам Divio и Scalar пришли разработчики компании «МакЦентр», при помощи двух оригинальных «фокусов» превратившие ProScope в точный полиграфический прибор PlateViewer:

* «Ловкость рук»: при помощи нескольких винтов микроскоп закрепили на подставке с шарниром, после чего он стал похож на привычный для полиграфистов «прибор-лягушку». С такой подставкой микроскоп стало гораздо удобнее позиционировать на нужном участке офсетной формы.

«Сеанс практической магии»: специально разработанная программа PlateAnalyzer (к сожалению, существующая в версии только под Windows) позволяет считывать изображение с камеры устройства и затем анализировать его по оригинальным алгоритмам.

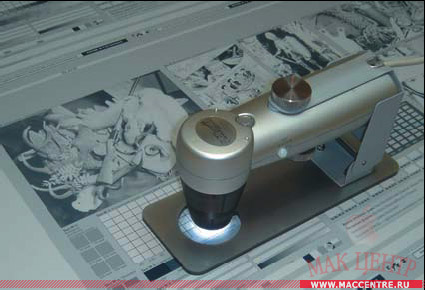

PlateViewer за работой

комплект поставки: документация, компактный диск с программой PlateAnalyzer, сам прибор.

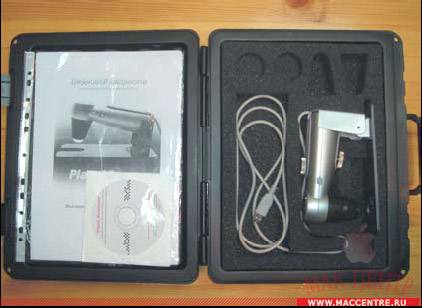

В результате на экране компьютера можно построить кривую со значениями плотностей растровой точки. PlateViewer был впервые представлен на выставке «ПолиграфИнтер-2005» и многих заинтересовал. В частности, редакция «Курсива» отметила его дипломом конкурса «Хрустальный Марзан-2005». Тогда (почти год назад) нам не удалось ближе познакомиться с прибором: программа PlateAnalyzer была еще не полностью доработана. Спустя некоторое время программа была доработана, и этом номере журнала мы публикуем его тестирование. PlateViewer поставляется в пластмассовой коробке от оригинального японского микроскопа, с дополнительной ячейкой в поролоне, чтобы прибор помещался в коробку с уже прикрученной к нему подставкой от «МакЦентра» (рис. 10).

Микроскоп поставляется только с одним объективом, имеющим увеличение 200х, соответственно пазы, предназначенные для сменных объективов, пустые (а жаль!). Также в комплект входит краткая инструкция для пользователей и диск с программой PlateAnalyzer.

Прибор надежно закреплен на подставке с шарниром, что облегчает позиционирование прибора на пластине. Более того, подставка имеет специальную «мушку», которая наводится на измеряемый участок пластины. К сожалению, этот процесс требует определенного навыка, особенно если нужно рассмотреть область диаметром менее 1 см. Хотелось бы посоветовать авторам подставки немного доработать ее конструкцию: уменьшить отверстие прицела до минимума (а подставку сделать из прозрачного пластика, как,например, это делает в своих «лягушках» XRite) или добавить еще три мушки (со всех сторон прицела), или, на худой конец, поместить единственную мушку с противоположной стороны прицела, чтобы прибор можно было поместить на измеряемый участок, не открывая шарнир подставки на максимальный угол, и не так сильно склоняться над пластиной.

Объектив устройства имеет несколько белых светодиодов, равномерно освещающих участок пластины со всех сторон, за счет чего изображение всегда получается ярким и четким вне зависимости от окружающего освещения. Перед началом измерений объектив необходимо сфокусировать, вращая кольцо, чтобы добиться резкости изображения. На наш взгляд, не стоит слишком увлекаться этим процессом: небольшое отсутствие резкости не повредит алгоритмам программы PlateAnalyzer, кроме того, во время работы кольцо объектива можно легко задеть рукой и сбить идеальность фокусировки, добиться которой стоило определенных усилий. Именно программа PlateAnalyzer превращает микроскоп общего назначения в полиграфический прибор для измерения пластин (прибор не предназначен для автономного использования).

Алгоритмы программы являются «ноу-хау» и интеллектуальной собственностью разработчиков из «МакЦентра», поэтому программа надежно защищена от копирования. При каждом запуске PlateAnalyzer проверят наличие оригинального установочного диска в устройстве чтения CD/DVD компьютера. При регулярном использовании прибора советуем сразу оборудовать компьютер двумя устройствами чтения CD, в одном из которых всегда будет находиться диск от PlateAnalyzer - иначе его можно повредить(или потерять) при частом извлечении. Программа PlateAnalyzer рассчитана на широкий круг отечественных полиграфистов и поэтому имеет русскоязычный интерфейс. Впрочем, чтобы профессиональные пользователи не чувствовали себя униженными, информационные сообщения и заголовки окон написаны по-английски.

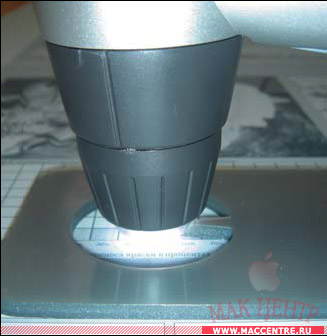

«Прицел» и «мушка» на подставке PlateViewer«Прицел» и «мушка» на подставке PlateViewer

В остальном программа демонстрирует оригинальные возможности нестандартного использования элементов интерфейса Windows; тем не менее, конструкция диалогов и окон отличается лаконичностью, и за час работы к ней можно привыкнуть. Основное окно программы разделено на три части: слева показано исходное изображение, снятое камерой микроскопа, и его обработанный вариант (или выбранный канал изображения), справа - таблица измерений градаций растра, посередине - собственно график градационной кривой. В отличие от SpectroPlate Connect, где таблица градаций для построения кривой задается в явном виде с указанием измеряемого значения, допустимых отклонений и т.д., PlateAnalyzer использует более оригинальный подход: пользователю достаточно поставить «галочки» напротив измеряемых значений и нажать «ОК»

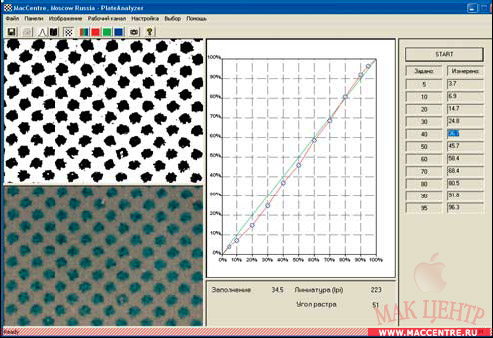

Интерфейс программы PlateAnalyzer

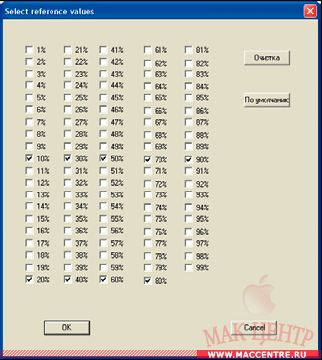

Задание значений для табличных измерений в PlateAnalyzer

Это существенно быстрее и не вызывает аварийного завершения программы (как у SpectroPlate Connect), однако не помешало бы добавить в этот диалог (Select reference values) еще и градации, имеющие шаг 0,5%, чтобы отображение графиков было более точным и некоторым пользователям не пришлось переделывать имеющиеся шкалы. При измерении пластин работать с программой следует по следующей схеме: сперва нужно определиться с выбором «рабочего канала» (R, G или B) простым перебором из соответствующего меню. Рабочий канал должен обеспечивать максимальный уровень контраста печатных и пробельных элементов. Для позитивных пластин с сине-зеленым цветом печатных элементов таким каналом будет красный (R), если цвет печатных элементов черный - зеленый (G), и т.д.

Если расположить прибор на измеряемой пластине, программа при запуске сама определит наиболее контрастный канал. После того как канал выбран, следует откалибровать программу, показав ей участок, на котором площадь пробельных и печатных элементов составляет не менее 30%. Кроме того, можно выбрать один из двух типов пластин - Agfa или FujiFilm и один из двух типов растров - с амплитудной или частотной модуляцией (по результатам наших тестов, работа с частотными растрами в программе нуждается в некоторой доработке: при измерении пластины с FM-растром Creo Staccato программа выдавала более адекватные результаты в режиме измерения амплитудного растра).

При покупке или тестировании прибора следует проконсультироваться со специалистами «МакЦентра» и при необходимости попросить их создать дополнительный набор настроек специально под ваш тип пластин/растра. PlateAnalyzer также способен вычислять линиатуру и угол растра, правда, не так точно, как это делает SpectroPlate. Еще одно замечание: при измерении угла растра прибор необходимо выравнивать параллельно клапану пластины той стороной, где расположен шарнир подставки. При таком расположении его не очень удобно наводить на измеряемое поле. Результат работы PlateViewer достаточно точный и стабильный. При измерении со стандартными установками пластины с амплитудным растром мы получили в PlateAnalyzer результаты, схожие с измерениями Techkon SpectroPlate.

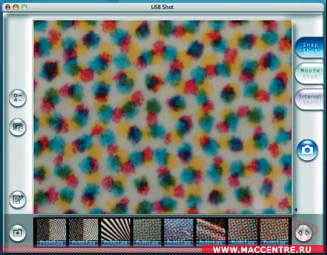

PlateViewer в режиме цифрового микроскопа с программой USB Shot

PlateViewer вполне подходит для контроля качества пластин на производстве, однако в случае, когда требуется дополнительная точность при линеаризации CtP-устройства или при самостоятельной настройке процесса на новый тип пластин, мы бы посоветовали воспользоваться скорее SpectroPlate, чем PlateViewer. На наш взгляд, очень интересна возможность использовать PlateViewer не только для контроля офсетных форм, но и просто как цифровой микроскоп, в более широких исследовательских целях. PlateViewer можно использовать для изучения качества проработки мелких элементов (растровых точек, мир, тонких линий, микрошрифтов, растровых розеток) на офсетной форме или полученном оттиске, исследовать форму растровой точки флексографской формы. Для этого понадобится уже не PlateAnalyzer, а обычная бесплатная программа, работающая с микроскопом ProScope, например, USB Shot в версии для Mac OS X.

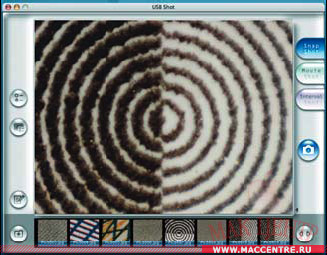

растровая розетка

микрошрифт

Имеет смысл обзавестись дополнительными сменными объективами с меньшим увеличением (100x, 50x), так как 200-кратное увеличение будет черезмерным для таких целей. Так, например, после знакомства с PlateViewer наша редакция всерьез задумалась о приобретении подобного устройства для съемок микрофотографий, часто встречающихся на страницах «Курсива». PlateViewer намного удобнее и быстрее использовать для этой цели, чем комбинацию из 50-кратного микроскопа и бытовой цифровой камеры, использующуюся на текущий момент. Причем в исследовательских целях более удобен и полезен будет именно PlateViewer от «МакЦентр», у которого есть подставка с прицелом, чем оригинальный японский микроскоп базовой поставки со стандартным штативом.
